Réseau Saint-Ambertin

Avec cet article, je complète le précédent qui traitait de la rétro signalisation. Il s’agit, ici, de vous faire part de l’autre point clé d’un réseau en DCC et géré par un logiciel tel que RRTC, je veux parler des décodeurs d’accessoires. Mon réseau comportera: 9 signaux mécaniques dont 2 combinés Carré + Avertissement 17 aiguilles ou appareils de voie Tous ces éléments seront actionnés par des servo-moteurs de type SG90. Soit un total de 38 servo-moteurs. Le projet de départ prévoyait l’utilisation de Switch Pilot Sevo d’ESU pour commander les servos. La partie signalisation lumineuse des signaux mécaniques commandés par des décodeurs de chez CDF. Mais là encore le côté financier m’a fait dévier vers l’arduino. Et j’ai découvert le site de Ulysse Delmas -> http://udelmas.e-monsite.com/ Il a créé une centrale DCC sur une base d’ESP 8266, un décodeur d’accessoires sur une base d’Arduino et un logiciel de simulation de conduite. Je me suis intéressé à son décodeur D18 d...

Avec cet article, je souhaite vous partager et introduire un changement radical que j'ai mis en place pour la conception du système digital de mon réseau modulaire. Comme pour une majorité d'entre nous, le nerf de la guerre dans notre hobby est le coté financier. Voulant au maximum limiter les coûts, le "DIY" "Faites le vous même" me parait indispensable. Avec mon nouveau projet de réseau qui fonctionne donc en digital, la réflexion post réalisation m'a amené à déterminer à l'avance les besoins en matériels et d'en déduire leur coût. Et la je me suis senti bien petit par rapport à la montagne d'investissement (allez.... on va dire la colline, mon réseau est assez modeste). Le gros du budget allant à la rétro signalisation et au décodeurs d'accessoires pour les signaux et les moteurs (aiguilles et signaux mécaniques), l'investissement, même en en déduisant la valeur du matériel déjà en ma possession, m'a contraint à ...

Les deux premiers modules sont réalisés. 3 autres sont en attente de montage.

Au nombre de 7, les modules seront réalisés en CP de 10mm pour la structure et 5mm pour le plan de roulement. Voici une vue 3D réalisée avec le logiciel Sketch Up Il manque un module sur la photo du haut, mais l'allure générale est là. Je dois encore plancher sur la réalisation de la coulisse qui doit rester légere mais robuste.

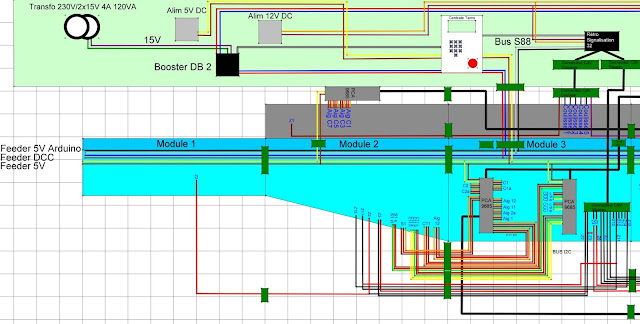

Voici le plan de câblage toujours réalisé sur AnyRail La partie Verte peut être considérée comme une valise qui contiendra la partie électronique du réseau. Quelques éléments seront déportés sous les modules comme les modules PCA.(Je reviendrai sur cela dans un prochain article) 3 Feeders parcourent les modules: - DCC pour l'alimentation des voies - 5V DC pour l'alimentation des modules PCA essentiellement pour la commande des servo moteurs. - 5V Arduino relié au modules de détection de courant pour la rétro signalisation. Pour ce dernier, à voir lors des tests, si la cohabitation avec les autres circuits ne crée pas de perturbations aussi bien pour l'alimentation que pour le retour de chaque zones vers l'arduino gérant la rétro signalisation. Un quatrième feeder est présent, il s'agit du BUS I2C servant au dialogue entre le décodeur DCC à bas d'arduino et les modules PCA. Les liaisons par connecteurs sont représentées par un rectangle vert: - connecteurs...

Voici le plan du réseau réalisé sur AnyRail:

Voici un projet qui me trotte dans la tête depuis un moment. J'ai emménagé depuis quelque temps dans un appartement. Mon petit réseau "Saint Ambertin" est en attente au dessus de mon bureau dans ma petite chambre. Bref rien de réjouissant. Il est à l'arrêt faute d'espace pour y intégrer une coulisse et l'exploiter. La frustration de ne pas pouvoir jouer au train m'a poussé à développer un autre projet. Pouvant disposer d'un espace au travail me permettant de stocker un réseau plus grand, je me suis demandé:"pourquoi ne pas partir sur un réseau modulaire taillé pour l'exposition?" Je me suis fixé quelques règles: - Utilisation de contre plaqué de 10mm pour la structure pour un poids allégé. - Longueur des modules n’excédant pas 80cms pour une manutention seul. - Profondeur des modules de 45cms au maximum pour les mêmes raisons. - Un montage facile sans manipulation ou assemblage complémentaire pour un fond de décor par exemple. - Le no...
