Impression 3D: Motorisation signal mécanique combiné Carré + Avertissement

-
La motorisation des signaux mécaniques était l'un des chantiers principaux du réseau.
Il n'existe pas dans le commerce de kit afin d'animer les signaux mécaniques donc j'ai planché sur le sujet et en voici le résultat.

 Encore une fois la modélisation 3D avec Fusion 360 et l'impression 3D m'ont permis de faire aboutir ce projet.

 L'article porte sur un signal combiné unifié Carré + Avertissement de chez ROTOMAGUS.
Il comporte donc deux cibles mobiles pivotantes.
Deux solutions sont possible pour la motorisation:
  • deux tiges de commandes séparées sur lesquelles sont fixées les cibles à l'une des extrémité
  • deux tiges de commandes dont l'une est un tube et l'autre une barre insérée dans le tube comme l'image ci dessous
Cette deuxième solution est en cours d'étude.





Pour le moment j'ai opté pour la première solution, plus disgracieuse, mais plus simple à réaliser.

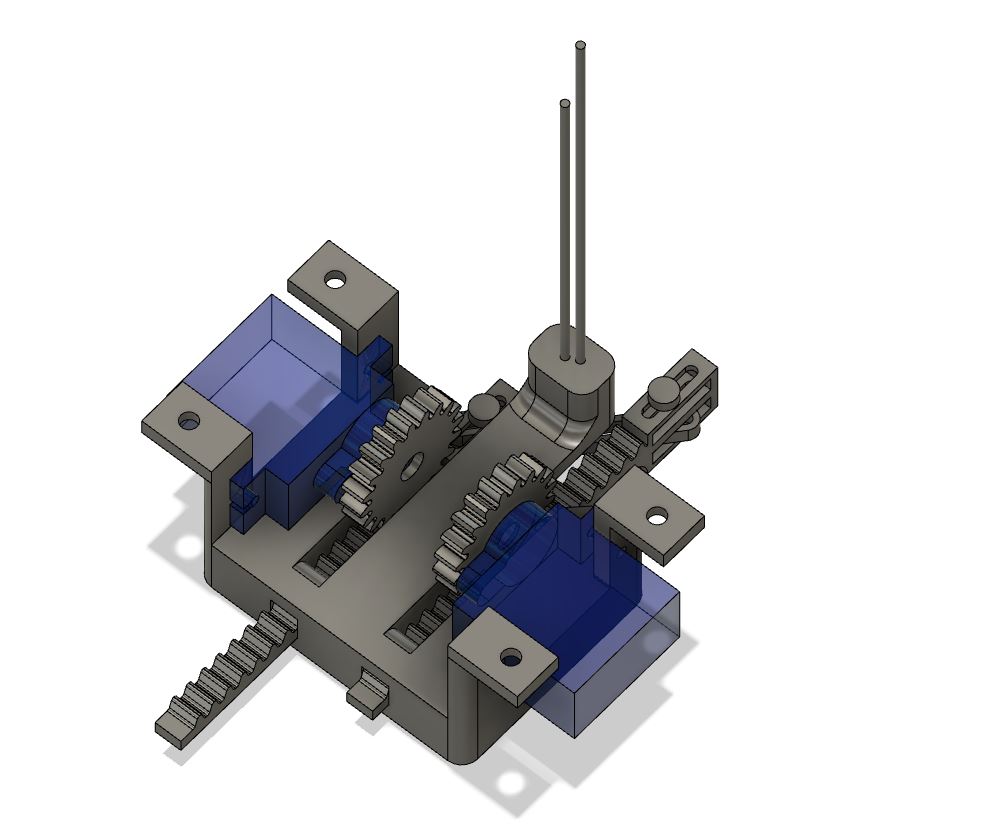

Voici la modélisation 3D sous Fusion 360:
  • un support pour les deux servomoteurs
  • deux roues dentées
  • deux crémaillères
  • deux barres de commande sur lesquelles sont fixées deux tubes laitons
  • deux goupilles



Détail d'une barre dans laquelle vient se fixer un tube en laiton
Le tube en laiton est recourbé sous la barre de commande

Les tiges de commande viennent s'insérer dans les deux tubes en laiton. Un point de soudure vient solidariser l'ensemble tige et tube une fois la cible positionnée à l'angle voulu.

 Les pièces imprimées et mises en situation sous le plateau de test.
On voit juste sous le plateau la soudure entre les tubes laiton et les tiges de commande des cibles.


Une vidéo du fonctionnement
